多层住宅紧凑式家用方案

山东天丰新能源科技有限公司

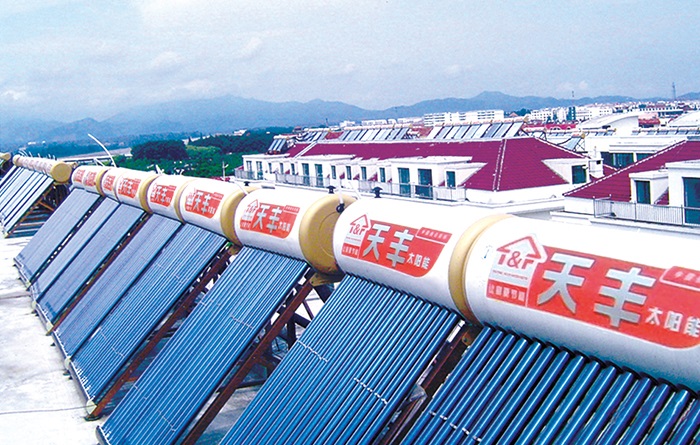

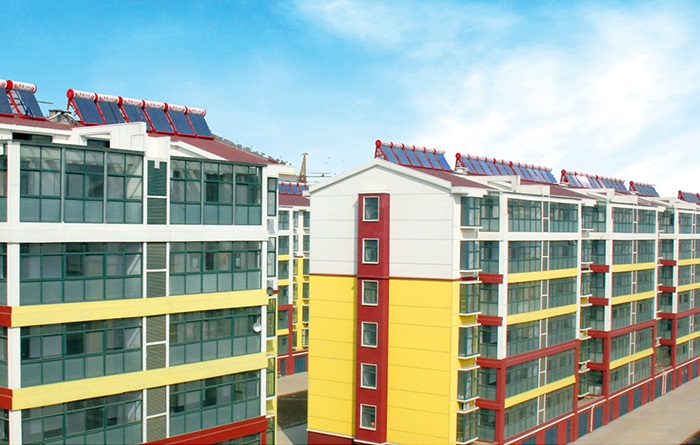

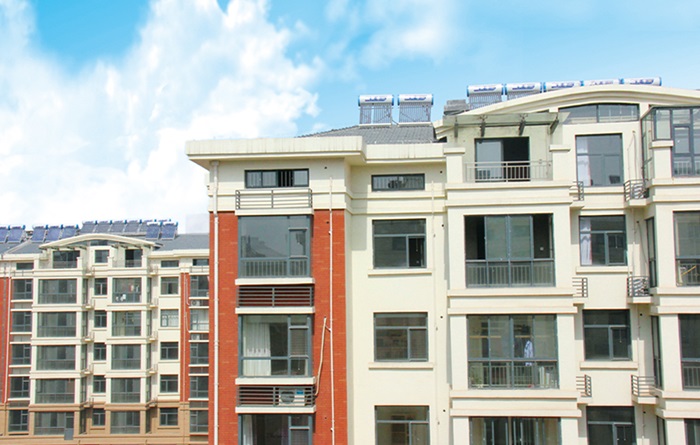

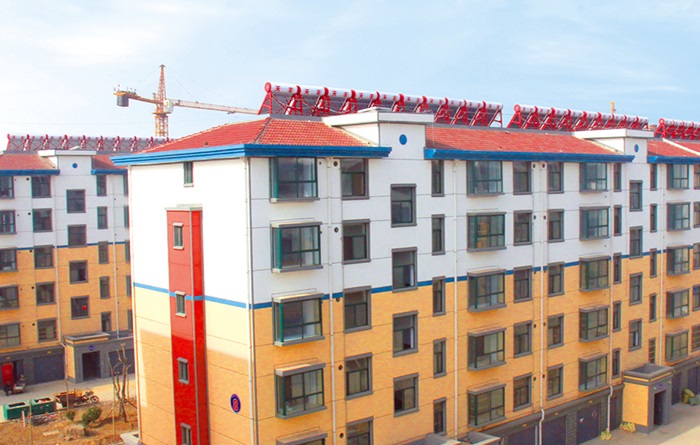

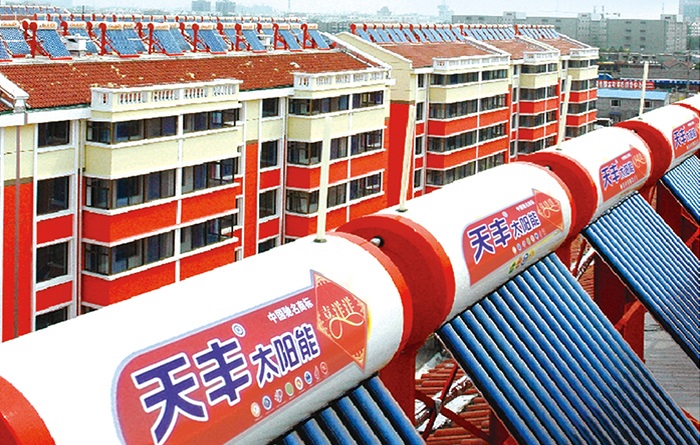

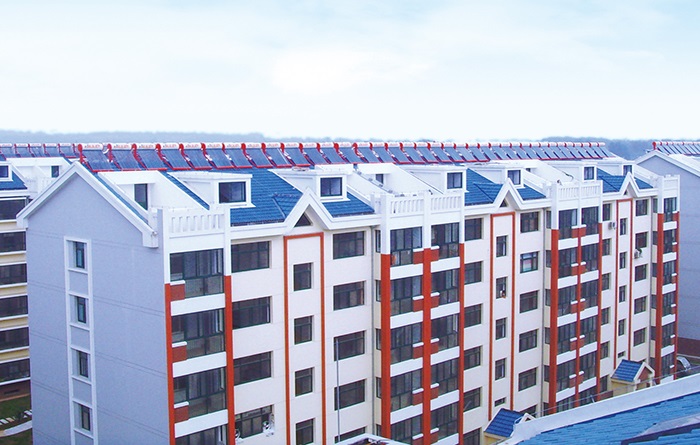

本系统采用天丰紧凑式太阳能热水机，吸热部件（全玻璃真空集热管）、储热部件（水箱）和支撑部件（支架）为一个整体，安装于室外屋面上，然后通过管路把水箱与室内卫生间、厨房等用热设备相连接的一种分户集热、分户储热式太阳能热水系统

系统特点

太阳热水机安装于屋面上，采光效果好，太阳能利用率高；

产品结构简单，技术成熟，安装成本低，便于后期管理维护；

系统可根据建筑设计进行调整，充分利用屋面空间；

太阳热水机的吸热部件（全玻璃真空集热管）吸收太阳光的能量使真空管内水温升高，从而将光能转化成热能，真空管和储热水箱中水的温差产生循环动力，热置从真空管内传递给了储热水箱，最终加热储热水箱中的水。

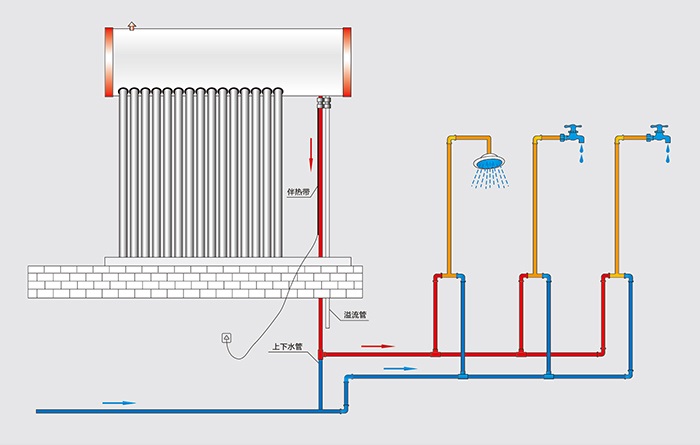

供水方式采用落水法，太阳热水机的安装高度高于用水点；

可配置辅助电加热装置，实现全天候热水供应。

该系统主要有屋面基础、太阳热水机主机、管路、管件、阀门、控制仪表（选）、辅助电加热（选）、卫生设备（淋浴器、热水龙头、混水阀等）等组成。
