别墅住宅分体式家用方案

山东天丰新能源科技有限公司

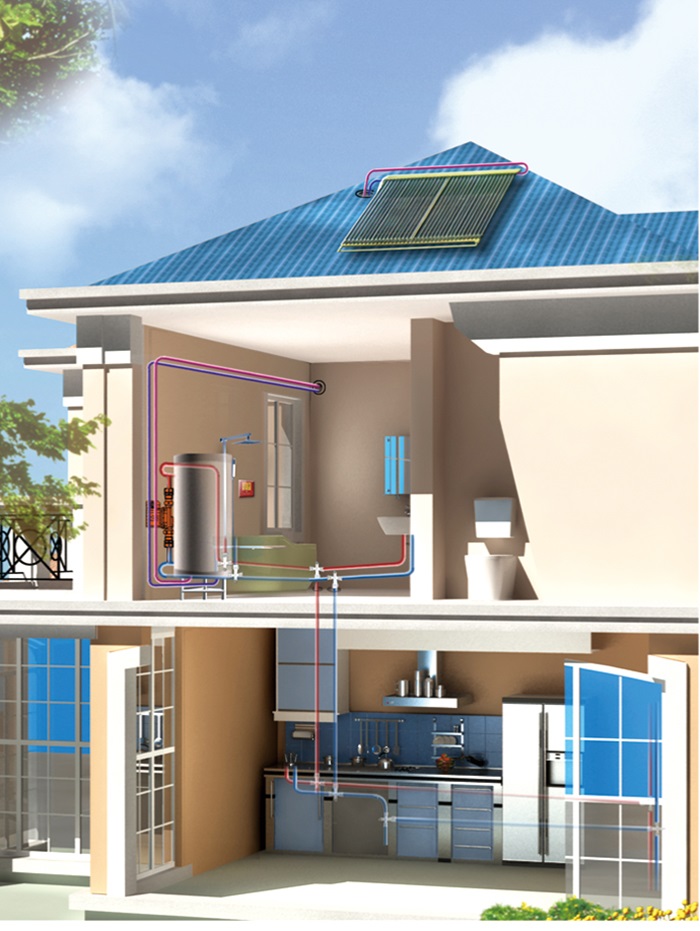

本系统采用天丰分体式太阳能热水机，吸热部件（太阳能集热器）与储热部件（水箱）分离式安装，集热器安装于屋面（或阳台、南立面墙等）位置，储热部件（水箱）安装于室内设备间，然后通过管路把太阳集热器、水箱和室内卫生间、厨房等用热设备相连接的一种分户集热、分户储热式太阳能热水系统，整个系统为承压式运行，间接加热。

系统特点

太阳集热器与水箱分离，根据需要灵活安装，可与建筑完美融合；

系统容量充足，根据客户需求灵活设计，满足多点生活用热水；

系统承压运行，性能稳定，使用更舒适；

储热水箱采用搪瓷内胆承压水箱，水质卫生，防腐耐用，使用寿命长，用水更健康；

太阳集热器与储热水箱循环系统采用防冻介质，能耐-40°C低温，适用性强；

运行原理

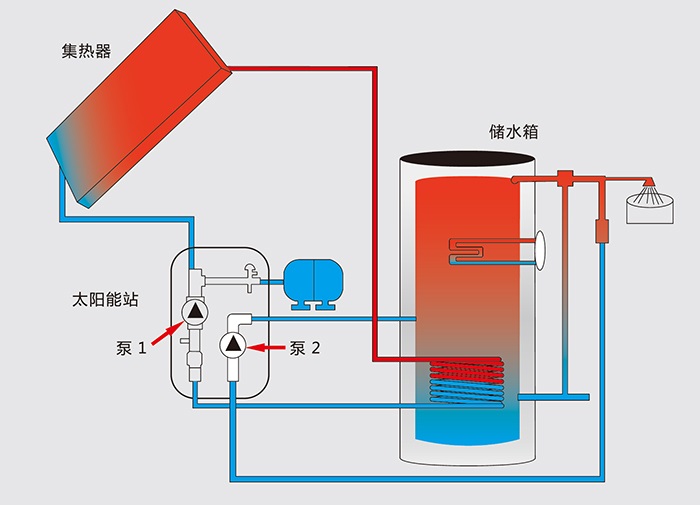

本系统储热水箱内置换热装置和电辅助加热装置。太阳集热器吸收太阳光使集热器内热媒介质温度升高，集热器与换热水箱间产生温度差，集热器与换热水箱间的循环泵启动，使热媒在集热器与换热水箱之间强制运行，热媒通过换热装置与储热水箱中的水进行热交换，加热水箱中的水。热水供应采用顶水式供水。太阳能系统与电加热（也可与燃气锅炉、电热水器等）结合实现全天侯热水供应。

1 1/1页
